专业排版 | 跟我一起学方正书版-第十弹-插图类注解（一文说清）

图片注解（TP）【TP<文件名.TIF>】
图说注解（TS）【TS（】<图片说明>【TS)】
新插注解（XC）【XC<文件名.TIF>】【XC<文件名.EPS>;P】
插入EPS注解（PS）【PS<文件名.EPS>】
另区注解（LQ）
图文说明注解（TW）

<图片注解>：将图片排到版面上指定的位置，读作“图片”。

注意：<上边空>参数可以决定其他3个边空，如“【TP<文件名>；S1;X;Z;Y】”表示其他3个边空均空出与上边空相同的距离，即1行高。此外，“【TP<文件名>；S1;X;Z2;Y】”表示上下边空都为1行高，左右边空都为2个字宽；“【TP<文件名>；Z2】”表示只有左边空2个字宽；“【TP<文件名>；Z2;Y】”表示左边和右边都空2个字宽。

下面我们来看一些案例：

此处的【#】表示如果本页所剩空间小于图片的尺寸，图片可以后移排到下一页。图片后面的文字自动上移，将本页的空间填满。若省略此参数，当图片在本页排不下时，会出现图片被挤出页面或者和文字重叠的现象，需再调整图片位置或尺寸。

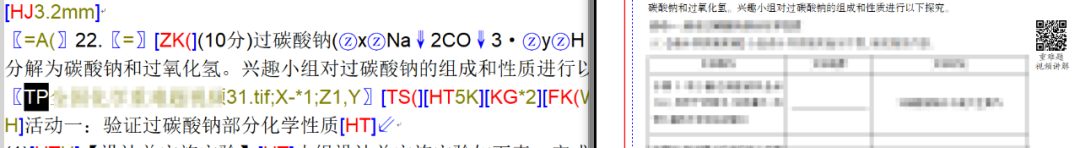

此处的X-*1中-为减号，表示边空为负值，产生图文重叠效果，即与下面的图片说明缩短一定的距离，Z1即左边空空出一个字符，Y表示放在当前版面的右边。

此为将图片排在当前行的中间位置，图片的四周都排文字。

通过SXZY，即上下左右及输入空行及字距，可控制图片四周的边空，省略表示不留边空。

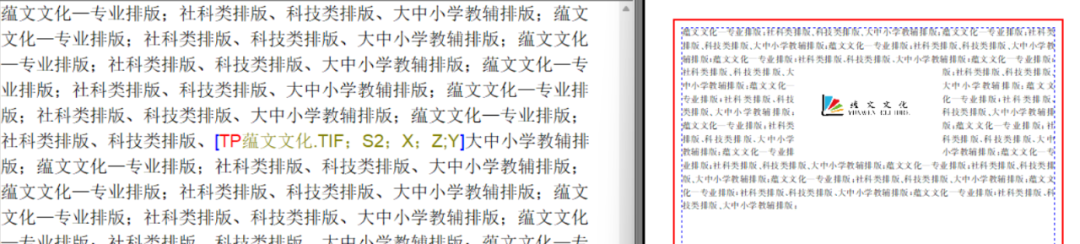

当第一边空输入字符后，剩余边空默认与第一个边空一致，此案例中即上边空2字符，下边空空两字符，左边空空两字符，右边空空两字符。

此处的S-*2中-为减号，表示边空为负值，产生图文重叠效果，即与下面的图片说明缩短1/2字距的距离，X*2即下边空空出1/2个字符，Z，Y表示左边和右边与上边空空距相同为负1/2个字距距离。

此为图片参数中的<排法>：指定图片的串文方式，即图片与正文排列的方式。其中“PZ”表示左边串文，“PY”表示右边串文，“BP”表示左右不串文，省略为四周都串文。横排时，图片靠左排时右边串文，靠右排时左边串文。

此为图片参数中的<起点>：指的是插图左上角的具体位置。有两种方式：一种是给出版面中的具体行和字距；另一种是指明排在当前版面中的方位，有左上“ZS”、左下“ZX”、右上“YS”、右下“YX”、上“S”、下“X”、左“Z”、右“Y”8个方位。省略此参数表示图片在当前行居中位置排，左右串文或上下串文。[K]表示图片要跨过本栏，排到下一栏指定位置。

<图说注解>：排图片的文字说明，读作“图说”。

注意：1.图说注解只能排在图片注解（TP）之后，与图片注解之间不能插有其他内容。

2.图说注解具有自动换行功能，即注解后不用加换行注解，其后的内容会自动在下一行继续排版。

3.图片注解（TP）中的图片尺寸参数并不包括图片说明的内容。

4.图说注解的排法与当前正文的排法无关。

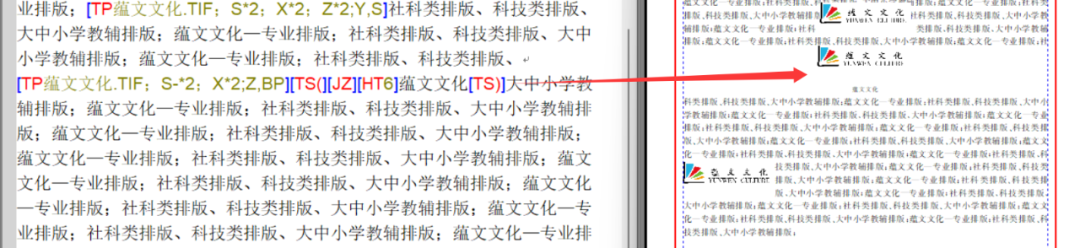

下面我们来看一个案例

再次强调图说注解只能排在图片注解（TP）之后，与图片注解之间不能插有其他内容。

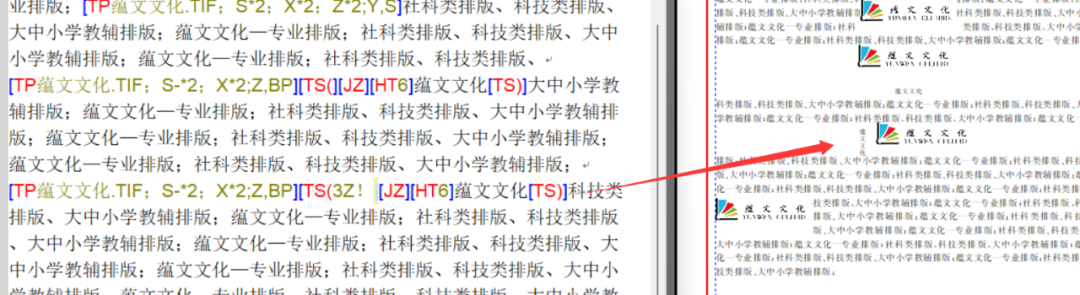

此表示图说占3个字符宽度，（!）表示竖排，(Z)表示排在图片的左边，若排在图片右边即为（Y）。

<新插注解>：在字行间插入图片，读作“新插”

注意：最后的；P表示插入EPS文件，加入度数则表示插入的EPS文件按顺时针方向绕中心旋转的度数。取值范围为0度~360度。若插入EPS格式图片，则必须加上;P，因为有;P才代表插入EPS图片格式文件，否则出PS时不显示该图。

新插注解不仅可以用在正文中，还可以用在书眉、边文和背景中，新插注解之后不能紧跟图说注解。

此案例中的SXZY与图片TP注解中上下左右边空所表示含义相同，TP注解中有<排法>说明，以及起点来控制其所在位置，新插XC注解中，是直接将图片插入所在文字旁，只可控制其相对位置，又叫基线位置SQ上齐，XQ下齐，JZ居中；由此可知使用XC注解与TP注解的区别，TP注解对于图片位置的控制更为灵活，TP注解插入的文件格式可为TIF及其他格式，但不可为EPS，插入EPS图片格式有XC注解和PS注解，XC注解插入的文件格式可为TIF或EPS，但XC注解插入EPS记得加入；P参数说明。为了解决XC注解插入EPS格式文件后图片位置不好控制的问题，所以用到了下面的PS注解，与TP注解类似，可更自由的控制EPS图片格式文件的位置。

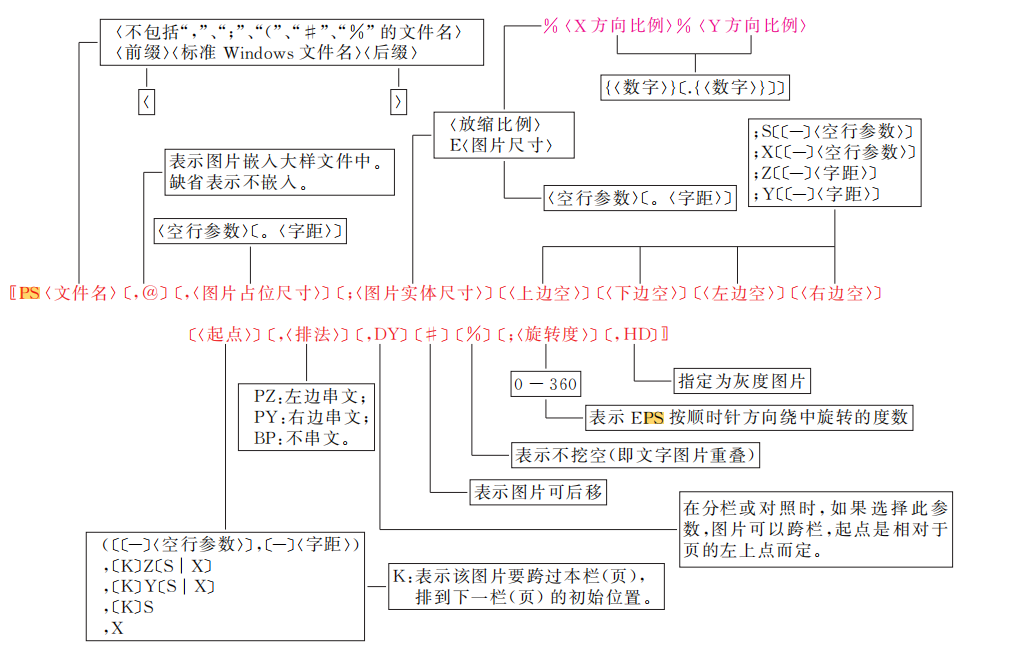

<插入EPS注解>：将其他软件生成的EPS格式文件插入到当前版面中。
